機械制圖焊縫(機械制圖中焊接的符號是什么?)

1.機械制圖中焊接的符號是什么?

焊接符號是一種工程語言，能簡單、明了地在圖紙上說明焊縫的形狀、幾何尺寸和焊接方法。我國的焊接符號是由國家標準GB324規定的。

焊接符號有作用：

(1)所焊焊縫的位置。

(2)焊縫橫截面形狀（坡口形狀）及坡口尺寸。

(3)焊縫表面形狀特征。

(4)表示焊縫某些特征或其他要求。

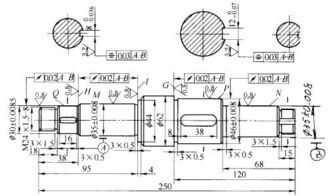

常用焊接符號如圖所示：

2.焊縫符號表示方法

去百度文庫，查看完整內容>內容來自用戶：張立輝焊縫符號標注本文針對焊接設計圖中的常見錯誤，結合有關標準內容對焊縫符號表示法的要點及幾個標注特例作了簡要闡述。

關鍵詞 焊縫符號 標注1 前言（1）GB/T 324和GB/T 12212的貫標特點GB/T 324—1988《焊縫符號表示法》和GB/T 12212—1990《技術制圖 焊縫符號的尺寸、比例及簡化表示法》是繪制焊接圖樣的基礎通用標準，其內容不僅涉及機械設計，而且涉及焊接術語及專業知識。貫徹這兩項標準不僅表現在圖樣標注內容應滿足設計要求，而且更應兼顧與相關焊接標準的配套使用。

焊縫符號標注內容豐富，它不僅有設計要求，而且也包含了工藝要求。如焊件下料、坡口制備、焊接件端面間隙、焊接方法、焊縫外形、檢驗及試驗等工藝信息。

因此，若要正確貫徹GB/T 324和GB/T 12212，不僅需要學習掌握焊縫標注標準，而且需要學習相關焊接知識和焊接標準，以及還要了解承制焊接單位的焊接設備、工藝條件和焊接人員的技術水平等。（2）兩種表示法選用簡介圖樣上焊縫有兩種表示方法，即符號法和圖示法。

在GB/T 12212中規定“在技術圖樣中，一般用GB/T 324—1988規定的焊縫符號表示焊縫，也可按GB/T 4458.1《機械制圖 圖樣畫法》和GB/T 4458.3《機械制圖 軸測圖》規定的制圖方法表示焊縫”。在GB/T 324中也規定“為了簡化圖樣上的焊縫，一般采用本標準規定的焊縫符號表示，但也可采用技術制圖方法表示”。
