混凝土行業(yè)(水泥混凝土的基本知識(shí))

1.水泥混凝土的基本知識(shí)

學(xué)習(xí)《建筑材料學(xué)》

課程的主要教學(xué)內(nèi)容：1.理論教學(xué)內(nèi)容：

(1)材料的基本性質(zhì)：材料的物理性質(zhì)、力學(xué)性質(zhì)、耐久性質(zhì)及與水有關(guān)的性質(zhì)。

(2)氣硬性膠凝材料：主要是有關(guān)概念及石灰的性質(zhì)與應(yīng)用。

(3)水泥：硅酸鹽水泥的生產(chǎn)；硅酸鹽水泥的水化、凝結(jié)、硬化；硅酸鹽水泥的技術(shù)性質(zhì)與應(yīng)用；摻混合材硅酸鹽水泥的組成與性能；特種水泥等。

(4)水泥混凝土：水泥混凝土的應(yīng)用與分類；普通水泥混凝土的材料組成；新拌水泥混凝土的性質(zhì)；水泥混凝土的力學(xué)性質(zhì)；水泥混凝土的耐久性；普通水泥混凝土配合比設(shè)計(jì)；水泥混凝土外加劑；水泥混凝土的施工與質(zhì)量控制；特種水泥混凝土。

(5)砂漿：砂漿的分類與性質(zhì)；砌筑砂漿的配合比設(shè)計(jì)；特種砂漿。

(6)建筑鋼材：鋼材的分類；鋼材的組成；鋼材的物理力學(xué)性能；鋼材的熱加工和冷加工；建筑鋼材的標(biāo)準(zhǔn)與選用；鋼材的銹蝕與保護(hù)。

2.實(shí)驗(yàn)教學(xué)內(nèi)容：

(1)水泥試驗(yàn)：標(biāo)準(zhǔn)稠度用水量、凝結(jié)時(shí)間、體積安定性、膠砂強(qiáng)度等

(2)混凝土試驗(yàn)：拌和物性能、混凝土配合比設(shè)計(jì)、抗壓強(qiáng)度等

2.關(guān)于混泥土的基本知識(shí)

C25的配比吧：1:1.92:3.13:0.48（水泥：砂：石：水）石子是5-31.5mm的，中砂，P.O32.5R水泥

根據(jù)現(xiàn)場(chǎng)砂石的含水率再詳細(xì)調(diào)整砂石水的用量。 純混凝土的配合比為

1立方米混凝土中水泥257kg 粗砂863 kg 礫石1215kg 水0.17m3

混凝土配合比的表示方法和相關(guān)參數(shù)

(1)混凝土配合比的表示方法。常用的有兩種：一種是以1 m3

混凝土中各種材料的用量來(lái)表示的；另一種是以水泥的質(zhì)量為1，用各材料間的質(zhì)量比來(lái)表示。

(2)混凝土配合比的相關(guān)參數(shù)。實(shí)質(zhì)上就是確定四種基本材料用量的三個(gè)比例關(guān)系，這三個(gè)比例關(guān)系可以用三個(gè)參數(shù)來(lái)表示。即：水與水泥的關(guān)系，用水灰比表示；砂與石子的關(guān)系，用砂率來(lái)表示；水泥漿與骨料的關(guān)系，用單位用水量來(lái)表示。

混凝土的技術(shù)性質(zhì)

混凝土的強(qiáng)度按混凝土立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值劃分為C15、C20、C30、C40、C55、C60、C65、C70、C75及C80等14個(gè)等級(jí)。

混凝土拌合物的和易性是指混凝土拌合物易于施工操作，并獲得均勻密實(shí)結(jié)構(gòu)的性質(zhì)?；炷聊途眯允侵富炷猎诘挚怪車h(huán)境各種因素作用，保持原有性能的能力?；炷恋淖冃伟o(wú)荷載作用下的變形和有荷載作用下變形。

通鋼筋混凝土的特點(diǎn)

鋼筋和混凝土在外荷載的作用下，鋼筋與相鄰混凝土能夠共同變形同，受拉區(qū)的鋼筋首先達(dá)到屈服強(qiáng)度，而后愛(ài)壓區(qū)的混凝土達(dá)到彎曲抗壓強(qiáng)度，構(gòu)件即遭破壞。鋼筋混凝土能充分發(fā)揮鋼筋的抗拉能力和利用混凝土的抗壓能力，合理地利用了兩種材料各自的優(yōu)點(diǎn)。其次，鋼筋與混凝土兩種材料的溫度線膨脹系數(shù)的數(shù)值頗為接近。當(dāng)溫度變化時(shí)，不致于產(chǎn)生較大的溫度應(yīng)力而破壞兩者之間的粘結(jié)。

預(yù)應(yīng)力混凝土的原理及分類

在外荷載作用之前，預(yù)先在梁的受拉區(qū)施加一對(duì)大小相等、方向相反的偏心預(yù)壓力，使得梁截面下邊緣混凝土產(chǎn)生預(yù)壓應(yīng)力。當(dāng)外荷載作用時(shí)，截面下邊緣將產(chǎn)生拉應(yīng)力；最后的應(yīng)力分布為上述兩種情況的迭加；梁的下邊緣應(yīng)力可能是數(shù)值很小的拉應(yīng)力，也可能是壓應(yīng)力。也就是說(shuō)，由于預(yù)壓應(yīng)力的作用，可部分抵消或全部抵消外荷載所引起的拉應(yīng)力，因而延緩了混凝土構(gòu)件的開(kāi)裂和限制了裂縫的開(kāi)展，提高了構(gòu)件的抗烈度和剛度。預(yù)應(yīng)力混凝土根據(jù)工藝的不同，可分為先張法和后張法。

3.關(guān)于混凝土的所有知識(shí)

關(guān)于混凝土方面的知識(shí)2008-09-03 22:22:41| 分類： 默認(rèn)分類 | 標(biāo)簽： |字號(hào)大中小 訂閱 .一、混凝土的分類 混凝土是指用膠凝材料將粗細(xì)骨料膠結(jié)成整體的復(fù)合固體材料的總稱。

混凝土的種類很多，分類方法也很多。按膠凝材料的品種分類： 通常根據(jù)主要膠凝材料的品種，并以其名稱命名，如水泥混凝土、石膏混凝土、水玻璃混凝土、硅酸鹽混凝土、瀝青混凝土、聚合物混凝土等等。

有時(shí)也以加入的特種改性材料命名，如水泥混凝土中摻入鋼纖維時(shí)，稱為鋼纖維混凝土；水泥混凝土中摻大量粉煤灰時(shí)則稱為粉煤灰混凝土等等。 二、普通混凝土 普通混凝土是指以水泥為膠凝材料，砂子和石子為骨料，經(jīng)加水?dāng)嚢?、澆筑成型、凝結(jié)固化成具有一定強(qiáng)度的“人工石材”，即水泥混凝土，是目前工程上最大量使用的混凝土品種。

“混凝土”一詞通常可簡(jiǎn)作“砼”。 （一）普通混凝土的主要優(yōu)點(diǎn) 1. 原材料來(lái)源豐富。

混凝土中約70%以上的材料是砂石料，屬地方性材料，可就地取材，避免遠(yuǎn)距離運(yùn)輸，因而價(jià)格低廉。 2. 施工方便。

混凝土拌合物具有良好的流動(dòng)性和可塑性，可根據(jù)工程需要澆筑成各種形狀尺寸的構(gòu)件及構(gòu)筑物。既可現(xiàn)場(chǎng)澆筑成型，也可預(yù)制。

3. 性能可根據(jù)需要設(shè)計(jì)調(diào)整。通過(guò)調(diào)整各組成材料的品種和數(shù)量，特別是摻入不同外加劑和摻合料，可獲得不同施工和易性、強(qiáng)度、耐久性或具有特殊性能的混凝土，滿足工程上的不同要求。

4. 抗壓強(qiáng)度高?；炷恋目箟簭?qiáng)度一般在7.5~60MPa之間。

當(dāng)摻入高效減水劑和摻合料時(shí)，強(qiáng)度可達(dá)100MPa以上。而且，混凝土與鋼筋具有良好的匹配性，澆筑成鋼筋混凝土后，可以有效地改善抗拉強(qiáng)度低的缺陷，使混凝土能夠應(yīng)用于各種結(jié)構(gòu)部位。

5. 耐久性好。原材料選擇正確、配比合理、施工養(yǎng)護(hù)良好的混凝土具有優(yōu)異的抗?jié)B性、抗凍性和耐腐蝕性能，且對(duì)鋼筋有保護(hù)作用，可保持混凝土結(jié)構(gòu)長(zhǎng)期使用性能穩(wěn)定。

（二）普通混凝土存在的主要缺點(diǎn) 1. 自重大。1m3混凝土重約2400kg，故結(jié)構(gòu)物自重較大，導(dǎo)致地基處理費(fèi)用增加。

2. 抗拉強(qiáng)度低，抗裂性差?；炷恋目估瓘?qiáng)度一般只有抗壓強(qiáng)度的1/10~1/20，易開(kāi)裂。

3. 收縮變形大。水泥水化凝結(jié)硬化引起的自身收縮和干燥收縮達(dá)500*10-6m/m以上，易產(chǎn)生混凝土收縮裂縫。

（三）普通混凝土的基本要求 1. 滿足便于攪拌、運(yùn)輸和澆搗密實(shí)的施工和易性。 2. 滿足設(shè)計(jì)要求的強(qiáng)度等級(jí)。

3. 滿足工程所處環(huán)境條件所必需的耐久性。 4. 滿足上述三項(xiàng)要求的前提下，最大限度地降低水泥用量，節(jié)約成本，即經(jīng)濟(jì)合理性。

為了滿足上述四項(xiàng)基本要求，就必須研究原材料性能，研究影響混凝土和易性、強(qiáng)度、耐久性、變形性能的主要因素；研究配合比設(shè)計(jì)原理、混凝土質(zhì)量波動(dòng)規(guī)律以及相關(guān)的檢驗(yàn)評(píng)定標(biāo)準(zhǔn)等等。這也是本章的重點(diǎn)和緊緊圍繞的中心。

混凝土的性能在很大程度上取決于組成材料的性能。因此必須根據(jù)工程性質(zhì)、設(shè)計(jì)要求和施工現(xiàn)場(chǎng)條件合理選擇原料的品種、質(zhì)量和用量。

要做到合理選擇原材料，則首先必須了解組成材料的性質(zhì)、作用原理和質(zhì)量要求。 一、水泥 加水拌和成塑性漿體，能膠結(jié)砂石等適當(dāng)材料，并能在空氣和水中硬化的粉狀水硬性膠凝材料，稱作水泥。

水泥是當(dāng)代最重要的建筑材料之一，其品種正日益增多。按水泥的用途及性能，分為通用水泥、專用水泥和特性水泥三類；具體的名稱中，都須注明所含的水硬性礦物、混合材料、用途和主要特性等有關(guān)內(nèi)容。

（一） 水泥的種類 以適當(dāng)成分的生料，燒至部分熔融，所得以硅酸鈣為主要成分的硅酸鹽水泥熟料，加入占水泥成品質(zhì)量0%~5%的石灰石或粒化高爐礦渣，適量石膏，磨細(xì)制成的水硬性膠凝材料，稱為硅酸鹽水泥。不摻混合材料的，稱I型硅酸鹽水泥，代號(hào)P.I ；摻加混合型硅酸鹽水泥材料的，稱II 型，代號(hào)P. II 。

國(guó)內(nèi)目前用的最多的水泥品種是普通硅酸鹽水泥，混和材的產(chǎn)量為5%~15%，代號(hào)為P.O。此外還有礦渣硅酸鹽水泥（P.S），粉煤灰硅酸鹽水泥（P.F），復(fù)合硅酸鹽水泥（P.C）等。

（二）水泥的強(qiáng)度等級(jí) 目前常用的水泥的等級(jí)有32.5,42,5,52.5。這些代表水泥在28天時(shí)候的強(qiáng)度分別為32.5MPa,42.5MPa和52.5MPa。

二、細(xì)骨料 公稱粒徑在0.15~5.0mm之間的骨料稱為細(xì)骨料，亦即砂。常用的細(xì)骨料有河砂、海砂、山砂和機(jī)制砂（有時(shí)也稱為人工砂、加工砂）等。

一般不能采用海砂。 砂的評(píng)定指標(biāo)：粗細(xì)程度與顆粒級(jí)配。

砂的粗細(xì)程度是指不同粒徑的砂粒混合體平均粒徑大小。通常用細(xì)度模數(shù)（Mx）表示，其值并不等于平均粒徑，但能較準(zhǔn)確反映砂的粗細(xì)程度。

細(xì)度模數(shù)Mx越大，表示砂越粗，單位重量總表面積（或比表面積）越小；Mx越小，則砂比表面積越大。 砂的顆粒級(jí)配是指不同粒徑的砂粒搭配比例。

良好的級(jí)配指粗顆粒的空隙恰好由中顆粒填充，中顆粒的空隙恰好由細(xì)顆粒填充，如此逐級(jí)填充（如圖4-1所示）使砂形成最密致的堆積狀態(tài)，空隙率達(dá)到最小值，堆積密度達(dá)最大值。這樣可達(dá)到節(jié)約水泥，提高混凝土綜合性能的目標(biāo)。

因此，砂顆粒級(jí)配反映空隙率大小。 三、粗骨料 顆粒粒徑大于5mm的骨料為粗骨料。

混凝土工程中常用的有碎石和卵石兩大類。碎石為巖石（有時(shí)采用。

4.水泥混凝土的基本知識(shí)誰(shuí)有啊 要詳細(xì)的

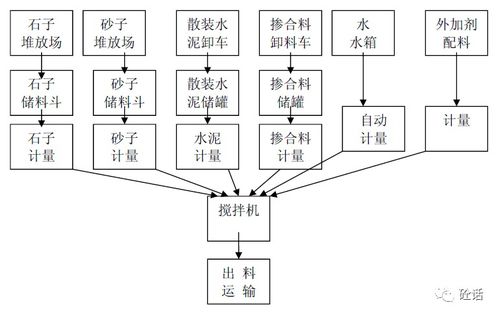

、混凝土（簡(jiǎn)稱砼）是建筑工程的基本材料，它一般由粗骨料（石子）、細(xì)骨料（砂子）、水泥、水、摻和物（一般為粉煤灰）、外加劑等六種材料，經(jīng)攪拌設(shè)備攪拌而成的一種建筑材料。

2、砼的標(biāo)號(hào)實(shí)際上就是它的抗壓強(qiáng)度值，經(jīng)常用的c20標(biāo)號(hào)意思是：c——代表砼；20代表每平方毫米能抗壓20牛頓，即20n/mm2。這里可以看出標(biāo)號(hào)越高，砼越好。

3、砼的質(zhì)量好和環(huán)，主要決定于砼中物料配比和攪拌機(jī)的攪拌質(zhì)量，所以說(shuō)攪拌設(shè)備是砼生產(chǎn)的重要一環(huán)，為用戶提供優(yōu)質(zhì)的攪拌設(shè)備也是本公司的一種社會(huì)責(zé)任，只有向用戶如實(shí)地反映本公司生產(chǎn)的攪拌設(shè)備特點(diǎn)，從技術(shù)上讓用戶信服本公司產(chǎn)品是一位好的銷售人員的基本素質(zhì)。

4、按砼行業(yè)俗話講，大石子、小石子（石子的粒徑不同）都叫粗骨料；砂子（有用黃砂，也有用青砂的）都叫細(xì)骨料；而水泥、粉煤灰通稱粉料。當(dāng)然摻和物不僅僅是粉煤灰一種。根據(jù)砼設(shè)計(jì)也可能用別的材料。

5、砼中還常說(shuō)“級(jí)配”問(wèn)題，所謂“級(jí)配”就是不同粒徑的粗骨料的分配比例，因?yàn)榛炷潦强看止橇蟻?lái)承受壓力的，理想的砼制品，希望大石子與大石子之間的孔隙由中石子來(lái)填補(bǔ)，中石子間留下的空隙由小石子來(lái)填補(bǔ)，而小石子之間的隙縫由砂漿來(lái)填補(bǔ)，并起粘結(jié)作用，這樣大小石子緊密接觸，砼的抗壓強(qiáng)度才高，砂漿是不能抗壓的。這樣就有大石子、中石子、小石子合理配比，這個(gè)配比就叫“級(jí)配”。

6、砼根據(jù)“干”和“濕”可分為流動(dòng)性砼、塑性砼、半干硬性砼、干硬性砼。塑性砼用“坍落度”來(lái)衡量，坍落度的單位是“厘米”。凡坍落度為“0”的干硬性砼，用“工作度”來(lái)計(jì)量，它的單位為“秒”，干硬性砼比塑性砼強(qiáng)度高，但建筑施工中“充實(shí)性”差，而常說(shuō)的“減水劑”是一種增加干硬性砼流動(dòng)性的

5.混凝土的基本資料

混凝土是由水泥、砂、2113石、水按一定比例混合均勻后形成的一種堅(jiān)硬物質(zhì)，又稱為人造石或人工石，在工程中經(jīng)常簡(jiǎn)寫(xiě)為“砼”。5261

混凝土需要按嚴(yán)格的比例進(jìn)行配制，按不同的水泥標(biāo)號(hào)和砂石的級(jí)配以及水量，可分為相應(yīng)的不同的強(qiáng)度級(jí)4102別。

這幾種材料經(jīng)攪拌均勻后處于流動(dòng)狀態(tài)，這時(shí)將它倒入任意形狀的模具內(nèi)，它就能填充整個(gè)模1653具。專經(jīng)過(guò)一段時(shí)間的靜置，混凝土就會(huì)慢慢凝固變硬，形成人們想要得到的形狀。

混凝土在凝固的過(guò)程中會(huì)由于水和水泥之間發(fā)生的化學(xué)作用釋放出屬熱量。

混凝土具有很高的抗壓能力，但抗拉能力很低。
