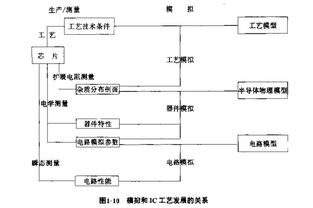

電路設計pdf(電子電路的設計需要哪些)
1.電子電路的設計需要哪些基礎知識
首先是你得真正的感興趣，而不是為了榮譽而去做作，說到設計 我想問你學的是什么專業的，讀大幾了？如果是有關電子信息工程類的專業，那就要看你的專業知識結構如何了，玩DIY或參賽，一點點課本上的知識是不夠的，具體來說 你應該有扎實的電學基礎知識 因為這個對以后識圖 計算參數等很有作用，然后就是不斷完善知識面，比如 數字電路、往下說就是單片機的原理編程與仿真，高頻電子線路、低頻電子線路、傳感器、其余的什么 電路分析、信號與系統、電子元器件、材料學與應用等的都是基礎課我就不展開說了，反正如果你基礎好 悟性高，上面的學科你都十有八九的掌握，那么你就可以去參賽獲獎了。
好好學習，天天向上；祝你成功。
2.電路基礎知識
電路基礎知識的應用 ──電路工作狀態分析 河南省平頂山市衛東區田選學校 范俊奇 電路的基礎知識包括，電路的組成，電路的狀態，電路的連接關系等，是我們分析電路工作狀態的基礎。
只有能看懂電路，會正確判斷電路的連接方式，才能進一步對電路進行分析和計算。 一、電路分析的基礎知識 1.電路的組成 一個正確的電路應該有下列基本組成部分組成。
電源、用電器、開關和導線。電源起著把其他形式的能量轉化為電能并提供電能的作用；導線起著連接電路元件和把電能輸送給用電器的作用；開關控制電能的輸送（電流的通斷）；用電器將電能轉化為其他形式的能量。
如果一個電路缺少了這四個基本組成部分中的一部分，這個電路就不能工作或錯誤或存在危險（短路）。 2.電路的三種狀態 （1）通路：接通的電路。
特征：電路中有電流而且用電器正常工作。（2）開路：斷開的電路。
特征：電路中無電流，用電器不能工作。（3）短路：定義：電源兩端或用電器兩端直接用導線連接起來（電流不經過用電器）。
特征：電源短路，電路中有很大的電流，可能燒壞電源或燒壞導線的絕緣皮，很容易引起火災。并聯電路中，一旦一個支路發生短路，整個電路就短路了。
開路和通路是電路的常見狀態，比如，電燈的亮和滅。而短路是錯誤的危險狀態，是絕對應該避免的。
3.串聯電路中的局部短路 在串聯電路中，由于某種原因或實際需要，使電路中的某個用電器發生短路，而其它用電器仍然工作的電路。如圖所示電路中，當開關S閉合時，L1發生短路，L2仍有電流通過，可以發光。
4.電路的連接方式 電路的串聯和并聯是初中階段必須掌握的電學知識，是進行電路分析和計算的基礎。 （1）電路連接方式的比較。
串 聯 并 聯 定 義 把元件首尾相連逐個順次連接起來的電路 把元件首首尾尾并列的連接起來的電路 結構特征 電路中只有一條電流路徑，沒有分支。 電路中有分支（有分開的點和會合的點），電流路徑至少有兩條， 工作特征 各用電器相互影響，一處段開所有用電器都停止工作。
各支路中的用電器獨立工作，互不影響。 開 關 作 用 控制整個電路 干路中的開關控制整個電路。
支路中的開關控制該支路。 電路圖 實 例 裝飾小彩燈、開關和用電器 家庭中各用電器、各盞路燈 （2）判斷電路串聯、并聯的常用方法。
基于初中階段的學習要求，僅介紹以下常用的判斷方法，在實踐中可選擇適合自己的方法熟練掌握。 ①定義法：將用電器接線柱編號，電流流入端為“首”，電流流出端為“尾”。
觀察各用電器，若“首→尾→首→尾”連接為串聯；若“首→首”、“尾→尾”相連，為并聯。 ②結構特征分析法：在有電路圖或實物連接圖的情況下，識別電路時，可沿著電流方向分析：電源正極→各用電器→電源負極。
若途中無節點（分叉點），電流沿著一條路徑前進不分流，該電路中用電器是串聯關系；若電路有節點，電流在某一處分開，在另一處又合在一起，這些用電器就是并聯關系。 ③工作特征分析法：去掉任意一個用電器，若另一個用電器也不工作，則這兩個用電器串聯；若另一個用電器不受影響仍然工作，則這兩個用電器為并聯。
在看不到電路圖或電路實物圖情況下（如路燈、家庭電路），可根據用電器的工作特征判斷連接情況。 二、應用舉例 1.(09濟寧)如圖1所示電路中，當開關S1、S2均閉合后，說法正確的是（ ） A.L1、L2都能發光 B.L1、L2都不能發光 C.Ll能發光，L2不能發光 D.Ll不能發光，L2能發光 分析：當S1斷開，S2閉合時，L1、L2是并聯連接關系；當S1閉合時，L1發生短路。
因為是并聯電路，一處發生短路，整個電路就處于短路狀態，所以，L1、L2都不能發光，B正確。 2.(09蘭州)如圖2所示，當開關S閉合時，兩只小燈泡能同時發光的正確電路是（ ） 分析：在四個電路中，在A電路中，兩盞電燈串聯，開關S與一盞電燈并聯，當開關閉合時，與開關并聯的電燈就發生局部短路，所以，開關閉合后，只有一盞燈亮。
B電路中，是開關串聯在電路中的串聯電路，開關閉合后，電路是通路，所以，兩盞串聯的電燈都會發光，B正確。C電路中，沒有電源，是一個電路基本組成部分都不完全的錯誤的電路。
D電路中，兩盞燈并聯，S閉合時，兩燈都會發光，但一盞燈沒有開關控制，它是不符合電路基本連接要求的。 3.(09成都)如圖所示是一把既能吹冷風，又能吹熱風的電吹風的簡化電路，圖中A是吹風機，B是電熱絲。
將插頭插入插座，若只閉合開關S1，電吹風吹出的是____風；若將開關S1、S2都閉合，電吹風吹出的是____風。（填“熱”或“冷”） 分析：該裝置中，吹風機和發熱絲是并聯連接關系，S1是干路開關，它一閉合，吹風機就開始工作，吹出冷風；只有當S1、S2同時閉合時，電熱絲才能和吹風機同時工作，吹出熱風。
所以，答案是：冷、熱。 進一步分析：既然吹風機和發熱絲是并聯連接關系，為什么不給它們各安裝一個開關分別控制呢？因為，電熱絲是不能單獨工作的。
若單獨工作，產生的熱量不能及時散發出去，吹風機的內部溫度會很高，會燒壞吹風機的外殼，甚至帶來危險。所以，這樣設計，就可以避免電熱絲的單獨工作，使電吹風機既可以吹。
3.急求解電路基礎知識
電路基礎知識（一）電路基礎知識（1）——電阻 導電體對電流的阻礙作用稱著電阻，用符號R表示，單位為歐姆、千歐、兆歐，分別用Ω、KΩ、MΩ表示。
一、電阻的型號命名方法： 國產電阻器的型號由四部分組成（不適用敏感電阻） 第一部分：主稱 ，用字母表示，表示產品的名字。如R表示電阻，W表示電位器。
第二部分：材料 ，用字母表示，表示電阻體用什么材料組成，T-碳膜、H-合成碳膜、S-有機實心、N-無機實心、J-金屬膜、Y-氮化膜、C-沉積膜、I-玻璃釉膜、X-線繞。 第三部分：分類，一般用數字表示，個別類型用字母表示，表示產品屬于什么類型。
1-普通、2-普通、3-超高頻 、4-高阻、5-高溫、6-精密、7-精密、8-高壓、9-特殊、G-高功率、T-可調。 第四部分：序號，用數字表示，表示同類產品中不同品種，以區分產品的外型尺寸和性能指標等 例如：R T 1 1 型普通碳膜電阻a1} 二、電阻器的分類 1、線繞電阻器：通用線繞電阻器、精密線繞電阻器、大功率線繞電阻器、高頻線繞電阻器。
2、薄膜電阻器：碳膜電阻器、合成碳膜電阻器、金屬膜電阻器、金屬氧化膜電阻器、化學沉積膜電阻器、玻璃釉膜電阻器、金屬氮化膜電阻器。 3、實心電阻器：無機合成實心碳質電阻器、有機合成實心碳質電阻器。
4、敏感電阻器：壓敏電阻器、熱敏電阻器、光敏電阻器、力敏電阻器、氣敏電阻器、濕敏電阻器。 三、主要特性參數 1、標稱阻值：電阻器上面所標示的阻值。
2、允許誤差：標稱阻值與實際阻值的差值跟標稱阻值之比的百分數稱阻值偏差，它表示電阻器的精度。 允許誤差與精度等級對應關系如下：±0.5%-0.05、±1%-0.1（或00）、±2%-0.2（或0）、±5%-Ⅰ級、±10%-Ⅱ級、±20%-Ⅲ級 3、額定功率：在正常的大氣壓力90-106.6KPa及環境溫度為-55℃~+70℃的條件下，電阻器長期工作所允許耗散的最大功率。
線繞電阻器額定功率系列為（W）:1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非線繞電阻器額定功率系列為（W）:1/20、1/8、1/4、1/2、1、2、5、10、25、50、100 4、額定電壓：由阻值和額定功率換算出的電壓。 5、最高工作電壓：允許的最大連續工作電壓。
在低氣壓工作時，最高工作電壓較低。 6、溫度系數：溫度每變化1℃所引起的電阻值的相對變化。
溫度系數越小，電阻的穩定性越好。阻值隨溫度升高而增大的為正溫度系數，反之為負溫度系數。
7、老化系數：電阻器在額定功率長期負荷下，阻值相對變化的百分數，它是表示電阻器壽命長短的參數。 8、電壓系數：在規定的電壓范圍內，電壓每變化1伏，電阻器的相對變化量。
9、噪聲：產生于電阻器中的一種不規則的電壓起伏，包括熱噪聲和電流噪聲兩部分，熱噪聲是由于導體內部不規則的電子自由運動，使導體任意兩點的電壓不規則變化。 四、電阻器阻值標示方法 1、直標法：用數字和單位符號在電阻器表面標出阻值，其允許誤差直接用百分數表示，若電阻上未注偏差，則均為±20%。
2、文字符號法：用阿拉伯數字和文字符號兩者有規律的組合來表示標稱阻值，其允許偏差也用文字符號表示。符號前面的數字表示整數阻值，后面的數字依次表示第一位小數阻值和第二位小數阻值。
表示允許誤差的文字符號 文字符號 D F G J K M 允許偏差 ±0.5% ±1% ±2% ±5% ±10% ±20% 3、數碼法：在電阻器上用三位數碼表示標稱值的標志方法。數碼從左到右，第一、二位為有效值，第三位為指數，即零的個數，單位為歐。
偏差通常采用文字符號表示。 4、色標法：用不同顏色的帶或點在電阻器表面標出標稱阻值和允許偏差。
國外電阻大部分采用色標法。 黑-0、棕-1、紅-2、橙-3、黃-4、綠-5、藍-6、紫-7、灰-8、白-9、金-±5%、銀-±10%、無色-±20% 當電阻為四環時，最后一環必為金色或銀色，前兩位為有效數字， 第三位為乘方數，第四位為偏差。
當電阻為五環時，最后一環與前面四環距離較大。前三位為有效數字， 第四位為乘方數， 第五位為偏差。
五、常用電阻器 1、電位器 電位器是一種機電元件，他*電刷在電阻體上的滑動，取得與電刷位移成一定關系的輸出電壓。 1.1 合成碳膜電位器 電阻體是用經過研磨的碳黑，石墨，石英等材料涂敷于基體表面而成，該工藝簡單， 是目前應用最廣泛的電位器。
特點是分辯力高耐磨性好，壽命較長。缺點是電流噪聲，非線性大， 耐潮性以及阻值穩定性差。
1.2 有機實心電位器 有機實心電位器是一種新型電位器，它是用加熱塑壓的方法，將有機電阻粉壓在絕緣體的凹槽內。有機實心電位器與碳膜電位器相比具有耐熱性好、功率大、可*性高、耐磨性好的優點。
但溫度系數大、動噪聲大、耐潮性能差、制造工藝復雜、阻值精度較差。在小型化、高可*、高耐磨性的電子設備以及交、直流電路中用作調節電壓、電流。
1.3 金屬玻璃鈾電位器 用絲網印刷法按照一定圖形，將金屬玻璃鈾電阻漿料涂覆在陶瓷基體上，經高溫燒結而成。特點是：阻值范圍寬，耐熱性好，過載能力強，耐潮，耐磨等都很好， 是很有前途的電位器品種，缺點是接觸電阻和電流噪聲大。
1.4 繞線電位器 繞線電位器是將康銅絲或鎳鉻合金絲作為電。
4.電路基礎知識
網孔電流法，對于一個閉環來講，繞這個環一圈電壓和為零，就有I1R1+I2R2+。。。=0
結點電流法，對于一個結點來講，有流入的電流就有流出的電流，即電流矢量和為零。
就有I1+I2+。。。。=0 回答者： coolday186 | 五級 | 2011-3-23 22:08
你說的是基爾霍定律吧？基爾霍夫定律分基爾霍夫電壓定律（KCL）和基爾霍夫電流定律（KVL）兩個，用他求電路中支路的電流的時候，要利用網孔結合KCL定律列電壓方程，再利用結點結合KVL列電流方程，組成方程組求解
一個網孔就是一個回路，任瞬時在這個回路中先人為的規定一個繞行方向，回路中所有元件的端電壓代數和為零（電壓方向與繞行方向相同取正，反之取負），一個節點嘛，一般是指三叉及三叉以上的線路交點，任瞬時流入這個交點的電和流出這個交點的電流代數和為零，如是你規點流入電流為正，那么流出的就為負，節點也可以是一部分電路（假想用一個球面包住這部分電路成為一個節點） 回答者： sf133510 | 二級 | 2011-3-23 22:23
以假想網孔電流作變量列寫和網孔個數相同的KVL方程， 聯立求解求出網孔電流，進而通過網孔電流與支路電流的關系再求出支路電流，或者期望再求出其它電路變量，這就是網孔電流法。對于含有理想電流源，在不能將其轉移成某個網孔電流時，可采取設其兩端電壓，來增加變量，進而增加方程。對于含有受控源的電路，其分析方法和步驟與只含獨立源電路的分析完全相同，只是要將受控變量用待求的網孔電流變量表示作為輔助方程。此法優點：同一電路所需方程數目較支路電流法少，列寫方程的規律易于掌握。缺點是不直觀，有的網孔電流不能用電流表測試。
以獨立節點的電位作為變量依KCL（連同歐姆定律）列寫節點電位方程，求解出節點電位，進而求得各支路電流或欲求的其它電路變量，這就是節點電位法。此法優點是所需方程個數少于支路電流法，特別是節點少而支路多的電路用此法尤顯方便，列寫方程的規律易于掌握。 缺點是對于一般給出的電阻參數、電壓源形式的電路求解方程工作量較大。
5.電路工程的基礎知識
1.電流強度：I=q/t{I：電流強度（A）,q：在時間t內通過導體橫載面的電量（C）,t：時間}
2.歐姆定律：I=U/R {I：導體電流強度（A）,U：導體兩端電壓（V）,R：導體阻值（Ω）}
3.電阻、電阻定律：R=ρL/S{ρ：電阻率（Ω?m）,L：導體的長度,S：導體橫截面積（m2）}
4.閉合電路歐姆定律：I=E/(r+R)或E=Ir+IR也可以是E=U內+U外
{I：電路中的總電流（A）,E：電源電動勢（V）,R：外電路電阻（Ω），r：電源內阻（Ω）}
5.電功與電功率：W=UIt,P=UI{W：電功（J）,U：電壓（V）,I：電流（A）,t：時間,P：電功率（W）}
6.焦耳定律：Q=I2Rt{Q：電熱（J）,I：通過導體的電流（A）,R：導體的電阻值（Ω），t：通電時間}
7.純電阻電路中：由于I=U/R,W=Q，因此W=Q=UIt=I2Rt=U2t/R
8.電源總動率、電源輸出功率、電源效率：P總=IE,P出=IU，η=P出/P總{I：電路總電流（A）,E：電源電動勢（V）,U：路端電壓（V），η：電源效率}
9.電路的串/并聯 串聯電路（P、U與R成正比） 并聯電路（P、I與R成反比）
電阻關系（串同并反） R串=R1+R2+R3+ 1/R并=1/R1+1/R2+1/R3+
電流關系 I總=I1=I2=I3 I并=I1+I2+I3+
電壓關系 U總=U1+U2+U3+ U總=U1=U2=U3
功率分配 P總=P1+P2+P3+ P總=P1+P2+P3+
10.歐姆表測電阻
(1)電路組成 （2）測量原理
兩表筆短接后，調節Ro使電表指針滿偏，得
Ig=E/(r+Rg+Ro)
接入被測電阻Rx后通過電表的電流為
Ix=E/(r+Rg+Ro+Rx)=E/(R中+Rx)
由于Ix與Rx對應，因此可指示被測電阻大小
(3)使用方法：機械調零、選擇量程、歐姆調零、測量讀數{注意擋位（倍率）}、撥off擋。
(4)注意：測量電阻時，要與原電路斷開，選擇量程使指針在中央附近，每次換擋要重新短接歐姆調零。
11.伏安法測電阻
電流表內接法：
電壓表示數：U=UR+UA
電流表外接法：
電流表示數：I=IR+IV
Rx的測量值=U/I=(UA+UR)/IR=RA+Rx>R真
Rx的測量值=U/I=UR/(IR+IV)=RVRx/(RV+R)<R真
選用電路條件Rx>>RA [或Rx>(RARV)1/2]
選用電路條件Rx<<RV [或Rx<(RARV)1/2]
12.滑動變阻器在電路中的限流接法與分壓接法
限流接法
電壓調節范圍小，電路簡單，功耗小
便于調節電壓的選擇條件Rp>Rx
電壓調節范圍大，電路復雜，功耗較大
便于調節電壓的選擇條件Rp<Rx
注1）單位換算：1A=103mA=106μA;1kV=103V=106mA;1MΩ=103kΩ=106Ω
(2)各種材料的電阻率都隨溫度的變化而變化，金屬電阻率隨溫度升高而增大；
(3)串聯總電阻大于任何一個分電阻，并聯總電阻小于任何一個分電阻；
(4)當電源有內阻時，外電路電阻增大時，總電流減小，路端電壓增大；
(5)當外電路電阻等于電源電阻時，電源輸出功率最大，此時的輸出功率為E2/(2r);
抱歉有點多，你自己整理一下吧
6.pcb設計入門基礎知識有哪些
前期準備 包括準備元件庫和原理圖。
在進行PCB設計之前，首先要準備好原理圖SCH元件庫和PCB元件封裝庫。 PCB元件封裝庫最好是工程師根據所選器件的標準尺寸資料建立。
原則上先建立PC的元件封裝庫，再建立原理圖SCH元件庫。 PCB元件封裝庫要求較高，它直接影響PCB的安裝；原理圖SCH元件庫要求相對寬松，但要注意定義好管腳屬性和與PCB元件封裝庫的對應關系。
PCB結構設計 根據已經確定的電路板尺寸和各項機械定位，在PCB設計環境下繪制PCB板框，并按定位要求放置所需的接插件、按鍵/開關、螺絲孔、裝配孔等等。 充分考慮和確定布線區域和非布線區域（如螺絲孔周圍多大范圍屬于非布線區域）。
PCB布局設計 PCB布局設計是PCB整個設計流程中的首個重要工序，越復雜的PCB板，布局的好壞越能直接影響到后期布線的實現難易程度。 布局設計依靠電路板設計師的電路基礎功底與設計經驗豐富程度，對電路板設計師屬于較高級別的要求。
初級電路板設計師經驗尚淺、適合小模塊布局設計或整板難度較低的PCB布局設計任務。 擴展資料：PCB布局規則：1、在通常情況下，所有的元件均應布置在電路板的同一面上，只有頂層元件過密時，才能將一些高度有限并且發熱量小的器件，如貼片電阻、貼片電容、貼片IC等放在底層。
2、在保證電氣性能的前提下，元件應放置在柵格上且相互平行或垂直排列，以求整齊、美觀，在一般情況下不允許元件重疊；元件排列要緊湊，元件在整個版面上應分布均勻、疏密一致。3、電路板上不同組件相臨焊盤圖形之間的最小間距應在1MM以上。
4、離電路板邊緣一般不小于2MM.電路板的最佳形狀為矩形，長寬比為3:2或4:3.電路板面尺大于200MM乘150MM時，應考慮電路板所能承受的機械強度。
